LP145435SO Anjo Antennen

Diese Antenne wird als SOTA Antenne empfohlen. Das Gewicht 300g empfiehlt sich. Es gibt die Antenne in mehreren Varianten. Ich habe die Antenne in SOTA Version. Hier sind in den Aluminium Boom Muttern eingepresst die Strahler haben ein Gewinde das dort eingeschraubt wird. Die Radials sind beschriftet auf dem Boom sind die korrespondierenden Hinweise.

LP145435SO Anjo Aantennen

This antenna is recommended for SOTA activation. The weight is just 300g. The Antenna is available in various variants. I have the SOTA variant. It has nuts pressed in the boom. The radials are mounted there. Each rod is numbered on the bomm there are the corresponding markings.

2m HB9CV
X

2m 70cm LogPer

2m HB9CV

2m 70cm LogPer


2m HB9CV
X

Detailansicht: Beschriftung und BNC

2m HB9CV

Detailansicht


Die technischen Daten Herstellelr Angaben:

Technical data from vendor:


Bedeutung Wert
Gewinn 2m: 7,1 dBi / 70cm: 8,7 dBi
Öffnungswinkel 2m: E68° H130° / 70cm E138° H115°
Vor/Rückverhältnis 2m: 23dB / 70cm: 14dB
Belastbarkeit CW 200W
Belastbarkeit PEP 400W
Gewicht Antenne 265g
Anschluß BNC
Länge Antenne 39cm
Länge Mast Packmaß 60cm / max Höhe 3,3m
Gewicht mit Mast und Fuß 1,26kg

2m HB9CV
X

SWR Messwerte 2m

2m HB9CV

SWR Messwerte 2m


2m HB9CV
X

SWR Messwerte 70cm

2m HB9CV

SWR Messwerte 70cm


SWR2
X

SWR Messwerte 2m ©Anjo Antennen

SWR2

SWR 2m

©Anjo Antennen

SWR70
X

SWR Messwerte 70cm ©Anjo Antennen

SWR70

SWR 70cm

©Anjo Antennen

SWR270
X

SWR Messwerte 2m - 70cm ©Anjo Antennen

SWR270

SWR 2m - 70cm

©Anjo Antennen


Zu der Antrenne bietet Anjoantennen auch einen Fieberglasmast und einen 3-Fuß als Ständer an. Beides habe ich auch gekauft. Der Dreifuß ist klappbar dennoch braucht das Ding im Rucksack viel Packmaß.
Anjoantennen offers a mast and a foot. I bought both. The foot is folable but still requires some space und teh rucksack.

Mastfuß
X

Mastfuß der LogPer


Mastfuß

Mastfuß


Der Fieberglas Mast ist kurz im Packmaß 60cm. Voll ausgefahren ist der Mast 3,3m hoch. Gesamtgewicht Antenne, Mast und Dreifuß ist 1,25kg.


Das CoaxKabel fixiere ich mit einem Kettband am Boom. Ein zweites Klettband am Mast entlastet das Gewicht des Kabels damit steht die Antenne sauber horizontal. Ohne dieser Entlastung würde das Kabel die Antenne hinten nach unten ziehen und die Abstrahlrichtung nach oben drehen.
The fiber mast is quite short folded down just 60cm. The extended mast is 3,3m. The overall weight of the set is 1,25kg.


I secure the coax cable with a Velcro tape on the boom. A second velcro is used to tie it to the mast. This ensures the antenna operates horizontally aligned. Without it the cable would pull the back end and down, the antenna would look upwards.

Antenne
X

Antenne am Fieberglas Mast montiert


Antenne

Antenne



Reparatur der Antenne

Die Antenne war "plötzlich" zusammengeklappt das SWR war außerhalb des Messbereichs des IC 705. Die Verbindung des Innenleiters zur 2. Boomhälfte war durch das Zusammenklappen abgerissen. Ursache dürfte irgend etwas schweres gewesen sein das auf der Antenne gelegen ist.

Repairing the Antenna

The antenna was suddenly broken. The 2 booms came close together. This cut the connection from the BNC socket to the 2nd boom bar. I guess the problem was caused by something heavy laying on the antenna.

Antenne
X

defekte Antenne die Verschiebung hat den Verbindungsdraht abgerissen


Antenne

defekte Antenne

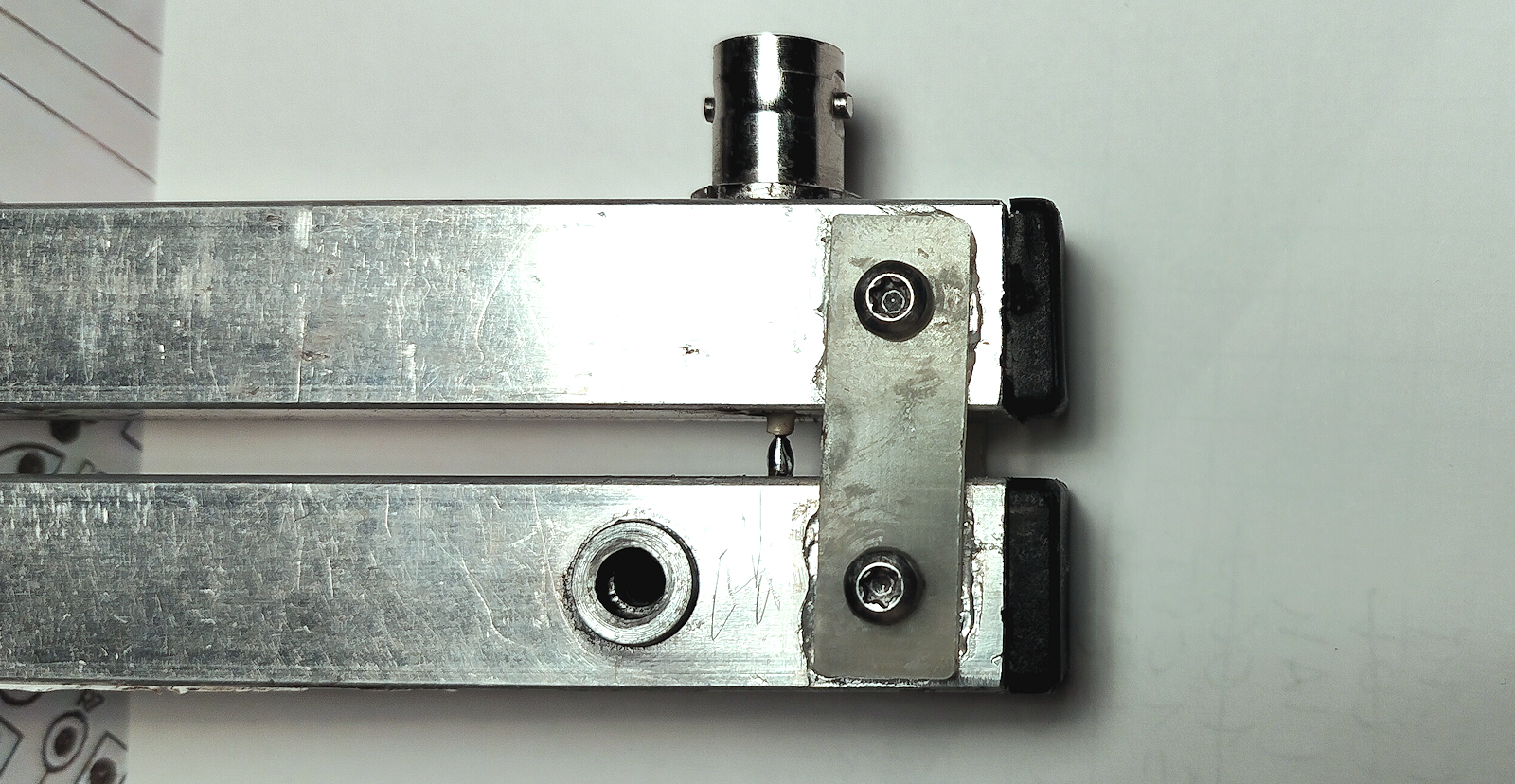

Die Reparatur war einfach Draht verlängern und im 2. Boom verlöten. Auf der Seite der BNC Buchse wurde die Durchführung mit einem Schrumpfschlauch geschützt.
The repair was easy. Soldering a short wire and connect it on the second bar. The wire part behind the boom war protected with some shrink hose.

Antenne
X

Verlängerung des gerissenden Drahts


Antenne

Verlaengerung

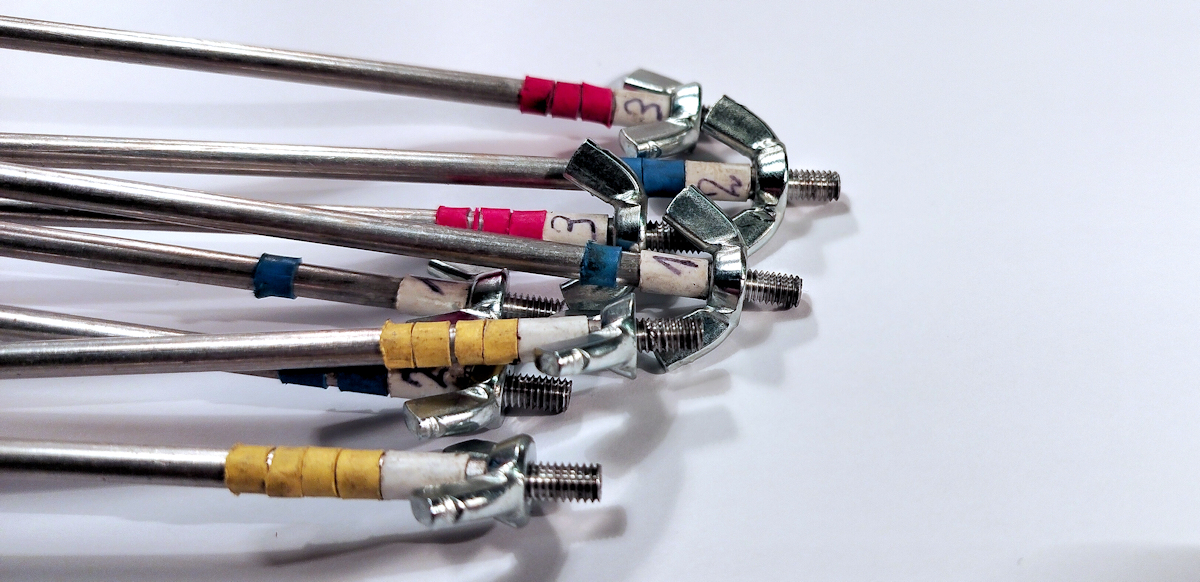

zusätzliche Markierungen der Strahler

Beim Aufbau dauert es immer etwas bis man die Stäbe zu den korrekten Montagepunkten zuordnet. Über die Zeit sind auch die Beschriftungen am Boom schwer zu lesen. Die Lösung Farbringe an den Strahlern soll das verbessern.

Additional marking of the vibrators

On setup it requres more and more time to find the correct placement of the bibrators. The markings on the boom got partially lost or are hard to read. I mounted rings on each radiator.

Antenne
X

zusätzliche Markierungen sollen den Zusammenbau einfacher / schneller machen


Antenne

neue Markierungen
